perspectiva cavallera

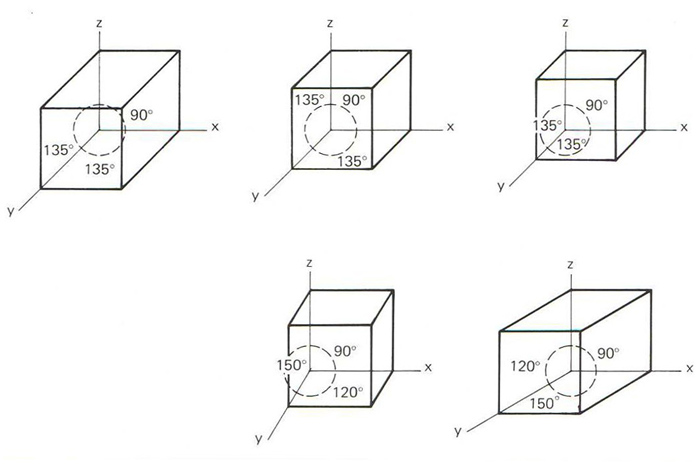

Representació d’un cub amb diferents reduccions i angles
© fototeca.cat
Art
Disseny i arts gràfiques
Matemàtiques
Projecció cilíndrica obliqua d’un cos sobre el pla de projecció (pla del quadre).
En aquest cas el pla del quadre és el mateix pla coordenat OXZ, i per això les rectes paralleles als eixos OZ i OX es projecten en llur veritable magnitud L’eix Y és projectat en el quadre amb una direcció dependent de la que tinguin les projectants, i sofreix, per tant, la reducció Per a les representacions en aquest sistema, caldrà conèixer la reducció de l’eix Y i el valor de l’angle XOY o YOZ, que oscillarà entre 0º i 360º aquesta relació serà constant per a totes les línies paralleles a l’eix Y L’angle que forma l’eix Y amb l’eix X podria ésser elegit indistintament, però evitant els…
