aurica
Transports
Vela de ganivet que té la forma d’un trapezoide més ample de baix que de dalt i que s’estén entre dues vergues (el pic i la botavara) relligades al pal per llurs extrems del davant a l’entorn dels quals poden girar.
És molt adequada per a navegar cenyint, però molt poc per a fer-ho amb vent de popa Les seves quatre vores són el caient de proa, que és la del davant i s’enverga al pal, el gràtil, que és la de dalt i s’enverga al pic, gràtil d’escota, que és la de baix i s’enverga a la botavara, i la baluma, que és la del darrere i no s’enverga enlloc
timó
Representació d’un timó i secció anterior en un gir de 45º (a dalt)
© Fototeca.cat
Transports
Peça plana de fusta o de metall, articulada en un eix vertical al codast d’una embarcació, que hom pot fer girar a dreta o a esquerra de manera que, a causa de la resistència que aquesta peça ofereix a l’aigua, fa girar l’embarcació a dreta o a esquerra, respectivament.
Els timons ordinaris consisteixen generalment en na peça plana i ampla, anomenada pala , articulada mitjançant uns mascles o agulles, dels quals va proveït en el seu caire anterior, allotjats a les corresponents femelles o gòndols del codast, la part superior de la qual, anomenada mare , travessa el buc per la llimera El més simple dels timons ordinaris consisteix en una pala de fusta proveïda només d’una agulla i d’un gòndol i és mogut mitjançan l' arjau , fixat a la seva part superior, que és accionat manualment Hom anomena timó de canya el que és mogut mitjançant l’arjau, bé manualment,…
moment d’estabilitat
Física
Transports
Moment del parell d’estabilitat d’un cos i especialment d’una nau que sura.
Les dues forces d’aquest parell són el desplaçament, que actua de dalt a baix sobre el centre de gravetat, i la resultant de les pressions que exerceix l’aigua sobre el buc, que actua de baix a dalt i hom considera que ho fa sobre el centre de pressió El moment d’estabilitat és el producte del desplaçament pel braç del parell, i el braç del parell equival al producte de l’altura metacèntrica pel sinus de l’escora
diferencial
Elements i parts d’un diferencial d’automòbil (a dalt) i esquema del seu funcionament (a baix)
© Fototeca.cat
Transports
Tecnologia
Mecanisme que hom munta als automòbils per transmetre el moviment a les rodes motrius i permetre que, als revolts, girin a la velocitat adequada, és a dir, que la roda exterior giri més de pressa que la roda interior.
Un diferencial consta d’una roda amb dental cònic anomenada corona , en la qual engrana el pinyó d’atac de l’eix motor, i que arrossega la caixa del diferencial Dins aquesta caixa hi ha muntats quatre pinyons satèllits que poden girar lliurement Sobre aquests pinyons, i en punts diametralment oposats, dues corones fixes planetaris engranen amb cadascun dels semieixosals quals hom subjecta les rodes Quan aquestes giren a velocitats iguals, els pinyons no tenen moviment independent i el conjunt es mou solidàriament Si una de les rodes s’alenteix, els pinyons comencen a girar i la corona…
aparell diferencial
Transports
Aparell utilitzat per a aixecar grans pesos, el qual, en comptes de bossells, té corrioles i, en comptes de cap, una cadena tancada.
De les corrioles, la de dalt té dues rotllanes de diferents radis, solidàries a un mateix eix i la de baix, que és la mòbil, només en té una de radi menor que les superiors
maniobra
Transports
Cadascuna de les operacions o feines que hom fa per a donar a l’embarcació un cert moviment o una certa posició, tals com les de manejar les veles, les màquines, el timó, les àncores, etc, o les de varar, treure, amorrar, remolcar, etc.
Hom anomena maniobra alta la que necessita l’acció de la gent a dalt dels pals, i maniobra baixa la que hom pot executar des de la coberta o sense que els mariners pugin als pals
servodirecció

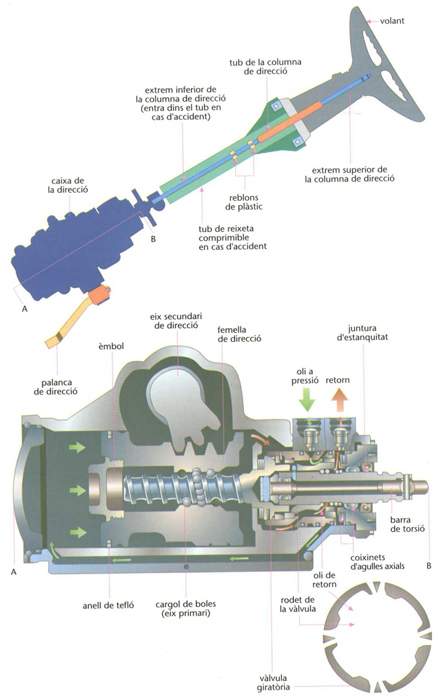

Servodirecció hidràulica de vàlvula giratòria per a automòbil; a dalt, esquema d’una columna de direcció de seguretat, amb la caixa de la servodirecció a l’extrem inferior; a baix, tall d’aquesta caixa, segons un pla perpendicular per A i B a l’esquerra, i secció de la vàlvula en posició de gir a la dreta
© Fototeca.cat
Transports
Servocomandament que en els vehicles automòbils permet de reduir l’esforç aplicat per a accionar les rodes directrius, mitjançant dispositius hidràulics o pneumàtics que transmeten als elements de la direcció una força molt superior a la que forneix l’arbre del volant.
La possible avaria de la servodirecció no afecta la direcció mecànica ordinària
hèlix
Esquema del lliscament d’una hèlix que es basa en la diferiència entre el pas efectiu i el geomètric (a dalt) i tipus d’hèlix (a baix)
© Fototeca.cat
Transports
Tecnologia
Òrgan mecànic constituït per una pala o unes quantes de formes diverses, fixades radialment a un eix motor, i que és destinat a convertir, en interacció amb un fluid, la força mecànica de rotació en força de translació en el sentit del seu eix.
Aquesta conversió és conseqüència del principi d’acció i de reacció lleis del moviment de Newton, tercera, puix que el fluid en el qual l’hèlix és immergida és desplaçat a una gran velocitat, en sentit contrari al de la força de translació d’aquesta Hom defineix el pas de l’hèlix com la distància recorreguda, en el sentit del moviment, per cada punt de l’hèlix a cada volta completa El pas de l’hèlix pot ésser fix o variable en aquest darrer cas les pales són orientables L’aplicació més important de l’hèlix és en la propulsió de les aeronaus i dels vaixells En el cas de les aeronaus, les…
sustentació
A l’esquerra i de dalt a baix, quatre etapes en la generació de la sustentació : la velocitat és petita i no hi ha sustentació (a) o bé no n'hi ha prou (b), la sustentació igual el pes (c), la sustentació ja és més gran que el pes (d); a la dreta, els vectors resistència a l’avanç i sustentació en una ala
© Fototeca.cat
Transports
Força que manté en l’aire les aerodines i que és la component vertical de les forces aerodinàmiques engendrades per l’aire en l’ala d’un avió o en el rotor d’un helicòpter, la component horitzontal de les quals és la resistència a l’avanç.
Els plans de sustentació , constituïts per l’ala o el rotor, presenten una inclinació cap amunt, segons una secció transversal de l’aerodina, de manera que, per efecte de la velocitat, l’aire hi incideix per l’intradós, zona en la qual es produeix una compressió que empeny els dits plans sustentadors amunt i, lleugerament, endarrere La inclinació de l’ala o del rotor provoca, també, en l’extradós una depressió, que els aspira amunt i lleugerament endarrere, superior a la compressió creada en l’intradós Hom calcula el coeficient de sustentació d’una aerodina —el qual, en els avions, juntament…
